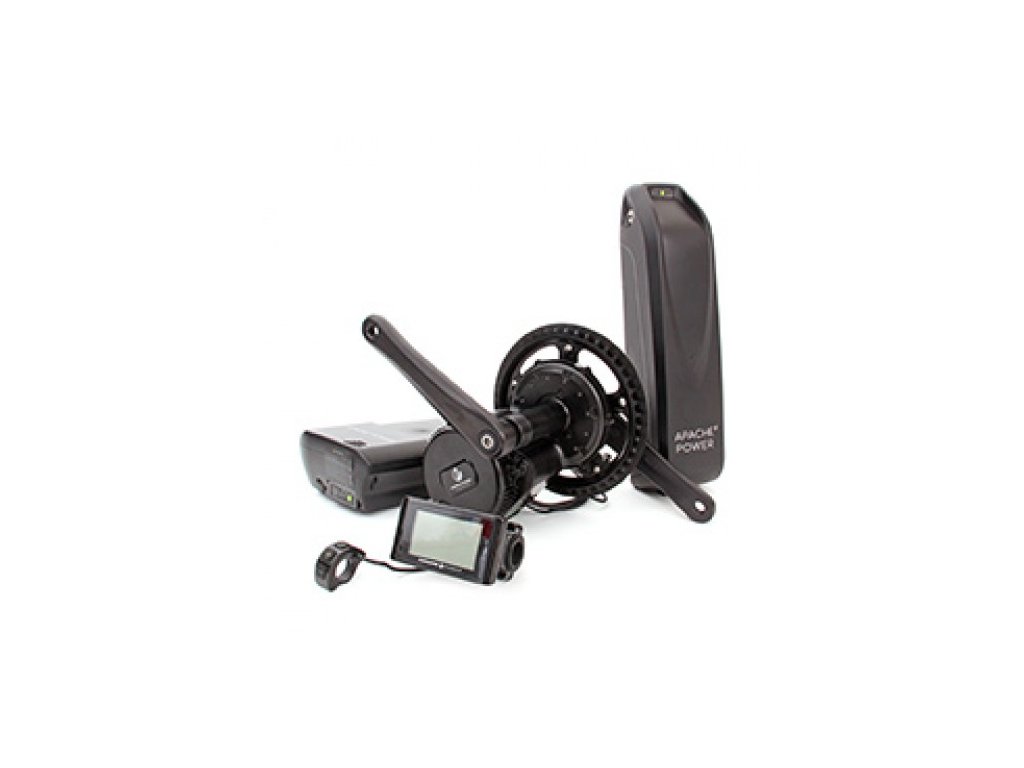

Elektrosada se středovým motorem Apache Power BBS 48 V 750 W baterie rámová R7 11,6 Ah
Kód: 1462Detailní popis produktu
STŘEDOVÝ MOTOR BBS 750 W
Z motoru jsou vyvedeny kabely s konektory pro připojení snímače rychlosti, baterie, displeje a brzdových pák.
Pro úspěšnou montáž středového motoru na rám jízdního kola je důležité, aby byl v oblasti šlapacího středu dostatek prostoru pro samotný motor a to především směrem k zadní stavbě rámu.
Středový motor vyžaduje volný prostor ve vzdálenosti X=47 mm od osy šlapacího středu na úrovni hrany středové mufny. Motor je možné instalovat na středovou mufnu o šíři Y=68-73 mm (viz. obrázek)
Zadní stavba u některých rámů je příliš vychýlená do strany a tělo motoru se o ni opře dříve, než o středovou mufnu. V takovém případě je třeba trubku zadní stavby deformovat tak, aby se motor opřel o hranu středové mufny.
K motoru je standardně dodáván převodník o velikosti 44 zubů. V posledním kroku konfigurace můžete změnit velikost převodníku na 46 nebo 48 zubů.
Nastavitelný snímač rychlosti je určený pro montáž na zadní rámovou stavbu.
- středový motor
- převodník s krytem (dle vaší volby)
- pravá a levá klika + šrouby
- snímač rychlosti + magnet
- EB-BUS kabel dle zvoleného příslušenství
- Instalační materiál (pojistní plát, pojistné matice M33, šrouby)
-
RÁMOVÁ BATERIE R7 48 VBaterie Apache Power jsou osazeny velmi kvalitními Li-Ion (lithium-iontovými) články LG. Výstupní napětí baterie je 48V a maximální vybíjecí proud 15A (nárazově až 18A).
Rámová baterie se instaluje na spodní rámovou trubku pomocí držáku, který se připevní do závitů košíku lahve. Držák je dodáván společně s baterií a jeho součástí je integrovaná řídící jednotka umístěna ve vodotěsném boxu. K baterii jsou dodávány 3 ks gumových podložek pro vymezení vůle mezi držákem baterie a rámem.
Pro montáž rámové baterie je požadován minimální prostor uvnitř rámu jízdního kola.
Baterie 14,5 Ah, 16 Ah a 17 Ah jsou objemově větší a mají také jiný typ držáku.
Pro přesné změření prostoru pro umístění rámové baterie doporučujeme použít šablonu v měřítku 1:1
Šablona baterie 11,6 Ah - 12,8 Ah
Šablona baterie 14,5 Ah - 17 Ah
Pro zvětšení klikněte na obrázek.Kapacita Dojezd* Hmotnost 11,6 (557 Wh) 85 – 140 km 2,95 kg 12,8 Ah (614 Wh) 100 – 170 km 3,00 kg 14,5 Ah (696 Wh) 110 – 190 km 3,55 kg 16 Ah (768 Wh) 120 – 210 km 3,6 kg 17 Ah (768 Wh) 130 - 225 km 3,6 kg * Uvedené dojezdové vzdálenosti na jedno nabití jsou pouze orientační, pro nominální výkon motoru 250W a za průměrných podmínek (hmotnost jezdce cca 80 kg, středně kopcovitý terén, mírné klimatické podmínky a střední režim asistence).
Doplňkové parametry
| Kategorie: | BBS 750 W 48 V |
|---|---|
| Záruka: | 2 roky |
