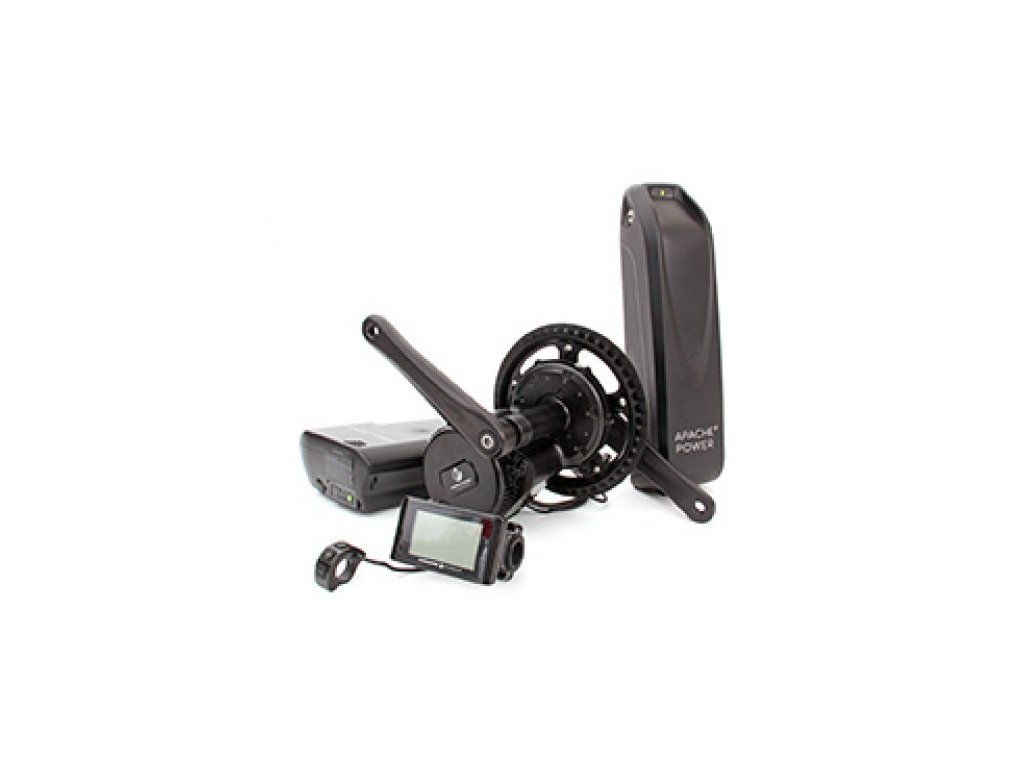

Elektrosada se středovým motorem Apache Power BBS 36 V 250-350 W baterie rámová R7 16 Ah

Kód: 2112
Neohodnoceno
Značka: Apache
ZDARMAZDARMA
sada
28 490 Kč 23 545,45 Kč bez DPH
Doručení do 5 dnů

Detailní informace

Detailní popis produktu

STŘEDOVÝ MOTOR BBS 250 W / 500 W / 750 W
Je určený pro montáž místo šlapacího středu. V motoru je integrovaná řídící jednotka a snímač šlapání (PAS sensor).

Z motoru jsou vyvedeny kabely s konektory pro připojení snímače rychlosti, baterie, displeje a brzdových pák.






Pro úspěšnou montáž středového motoru na rám jízdního kola je důležité, aby byl v oblasti šlapacího středu dostatek prostoru pro samotný motor a to především směrem k zadní stavbě rámu.

Středový motor vyžaduje volný prostor ve vzdálenosti X=47 mm od osy šlapacího středu na úrovni hrany středové mufny.  Motor je možné instalovat na středovou mufnu o šíři Y=68-73 mm (viz. obrázek)

Zadní stavba u některých rámů je příliš vychýlená do strany a tělo motoru se o ni opře dříve, než o středovou mufnu. V takovém případě je třeba trubku zadní stavby deformovat tak, aby se motor opřel o hranu středové mufny.


K motoru je standardně dodáván převodník o velikosti 44 zubů. V posledním kroku konfigurace můžete změnit velikost převodníku na 46 nebo 48 zubů.






Snímač rychlosti

Nastavitelný snímač rychlosti je určený pro montáž na zadní rámovou stavbu.




  • Obsah balení:
  • středový motor
  • převodník s krytem (dle vaší volby)
  • pravá a levá klika + šrouby
  • snímač rychlosti + magnet
  • EB-BUS kabel dle zvoleného příslušenství
  • Instalační materiál (pojistní plát, pojistné matice M33, šrouby)
RÁMOVÁ BATERIE R7
Baterie Apache Power jsou osazeny velmi kvalitními Li-Ion (lithium-iontovými) články LG. Výstupní napětí baterie je 36V a maximální vybíjecí proud 15A (nárazově až 18A).

Rámová baterie se instaluje na spodní rámovou trubku pomocí držáku, který se připevní do závitů košíku lahve. Držák je dodáván společně s baterií a jeho součástí je integrovaná řídící jednotka umístěna ve vodotěsném boxu. K baterii jsou dodávány 3 ks gumových podložek pro vymezení vůle mezi držákem baterie a rámem.

Pro montáž rámové baterie je požadován minimální prostor uvnitř rámu jízdního kola.

Baterie 17,4 Ah a 19,2 Ah jsou objemově větší a mají také jiný typ držáku.
Pro přesné změření prostoru pro umístění rámové baterie doporučujeme použít šablonu v měřítku 1:1
Šablona baterie 10,4 Ah - 16 Ah
Šablona baterie 17,4 Ah - 19,2 Ah


Pro zvětšení klikněte na obrázek.
Kapacita Dojezd* Hmotnost
10,4 Ah (375 Wh) 50 – 80 km 2,35 kg
13 Ah (468 Wh) 70 – 110 km 2,80 kg
14,5 Ah (522 Wh) 80 – 130 km 2,85 kg
16 Ah (576 Wh) 90 – 150 km 2,90 kg
17,4 Ah (626 Wh) 100 – 170 km 3,40 kg
19,2 Ah (691 Wh) 110 – 190 km 3,50 kg


* Uvedené dojezdové vzdálenosti na jedno nabití jsou pouze orientační, pro nominální výkon motoru 250W a za průměrných podmínek (hmotnost jezdce cca 80 kg, středně kopcovitý terén, mírné klimatické podmínky a střední režim asistence).

Doplňkové parametry

Kategorie: BBS 250-350 W
Záruka: 2 roky
